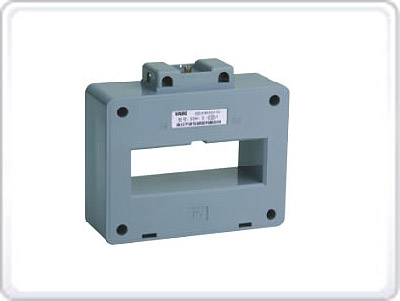

概述 本型號電流互感器適用于額定頻率50HZ或60HZ、額定電壓為0。66KV及以下的電力系統中，作電能計量、電流測量和繼電保護用。 結構簡介 本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。 技術參數 1.工作電壓≤0.66kV；
2.額定頻率50~60Hz；
3.海拔高度不超過1000m；
4.周?chē)橘|(zhì)溫度為-5℃~+40 ℃；
5.空氣相對溫度不超過85%；
6.用于沒有雨雪直接侵襲，無嚴重污染，無爆炸無劇烈震動、無腐蝕金屬和破壞絕緣的塵埃或蒸汽的場所。BH-0.66 SDH系列產品Ⅱ形5A主要技術參數 型號額定電流一次/二次匯流排額定負載精度等級最高工作電壓穿心匝數匯流排截面根數SDH-100Ⅱ400/5 100x10 1-2 5 0.5 660 1 500/5 100x10 1-2 10 0.5 660 1 600/5 100x10 1-2 10 0.5 660 1 750/5 100x10 1-2 10 0.5 660 1 800/5 100x10 1-2 10 0.5 660 1 1000/5 100x10 1-2 15 0.2 660 1 1200/5 100x10 1-2 20 0.2 660 1 1500/5 100x10 1-2 20 0.2 660 1 2000/5 100x10 1-2 40 0.2 660 1 2500/5 100x10 1-2 40 0.2 660 1 3000/5 100x10 1-2 40 0.2 660 1 4000/5 100x10 1-2 40 0.2 660 1
