概述

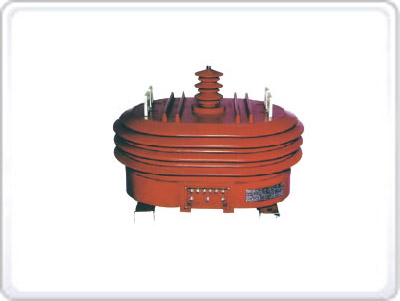

本型電壓、電流組合互感器系供交流50Hz、額定電壓10kV三相線路中，作為電壓、電流和電能測量和繼電保護用。適用于農村戶外變電，也可用于工業企業小型變、配電所。本產品可取代JLSJW-10型油浸式組合互感器。 結構簡介 本型電壓互感器為外環氧樹脂（瑞士 Ciba CW5837)澆注全封閉、支柱式結構。由于采用戶外環氧樹脂澆注，產品具有耐電弧、耐紫外線、耐老化、壽命長等特點。本產品由兩臺單相全絕緣電壓互感器組成“V”形接線，兩臺電流互感器分別串接在A、C相上，并且電流互感器二次繞組帶有抽頭可得到不同的電流變比。
二次出線端有接線保護罩，其下方有出線孔，接線方便安全可靠并能實現防竊電措施。底座槽鋼上有4個安裝孔供安裝用。
技術參數 1.額定絕緣水平：12/42/75；
2.表面爬電距：滿足Ⅲ級污穢等級；
3.本型組合互感器系由單相電壓互感器及單相電流互感器組合成三相，電壓互感器用V/V-12接線；
4.本型組合互感器滿足GB1208-1997《電流互感器》，GB1207-1997《電壓互感器》，GB17201-1997《組合互感器》之要求；
5.電壓感器額定變比：1000/100，三相額定二次輸出：0.2級20 x 3 (VA),0.5級50 x 3 (VA),極限輸出400 x 3 (VA);
6.負載功率因數COSφ=0.8(滯后)，電流互感器儀表保安系數FS＜10；
7.環境溫度：-30℃~+40℃；
8.海拔高度：≤1000米；
